Un contact : appuyé ou relâché.
Il n’y a que deux états possibles. Dans notre modèle : 0 = relâché ; 1 = appuyé.
LE LABORATOIRE DU ROBOT / SÉQUENCE 6
Comment les capteurs
transmettent-ils une information ?
À chaque étape, complète ta fiche papier.
TROIS EXPÉRIENCES POUR COMPARER
Il n’y a que deux états possibles. Dans notre modèle : 0 = relâché ; 1 = appuyé.
La tension peut prendre de nombreuses valeurs intermédiaires. Elle varie avec l’éclairage.
La sonde réagit à l’eau présente dans la terre. Ici, plus le sol est humide, plus la tension augmente progressivement entre 0 et 5 V. Le signal réel dépend du capteur et du montage.
Observe les trois courbes. Sur laquelle ne voit-on que deux niveaux ? Sur laquelle voit-on des valeurs intermédiaires ? Puis passe aux définitions.
CONSTRUIRE LA PREMIÈRE PARTIE DE LA FICHE


Il répond à une question comme « La porte est-elle fermée ? » ou « Le contact est-il appuyé ? »
Un capteur logique fournit une information qui ne peut prendre que deux états, par exemple ouvert ou fermé. Ces états peuvent être représentés par 0 et 1. Exemple : un capteur de contact indique si un objet appuie sur son levier.
Il permet de savoir « Combien ? », en produisant un signal qui varie avec une grandeur.
Un capteur analogique fournit un signal qui varie de façon continue avec la grandeur observée. Il peut prendre des valeurs intermédiaires. Exemple : dans notre montage, la tension fournie par une photorésistance varie avec l’éclairage.
Le capteur recueille une information. L’actionneur réalise une action à partir de l’énergie qu’il reçoit.
Un actionneur est un élément qui réalise une action à partir de l’énergie qu’il reçoit. Il peut produire un mouvement, de la lumière ou du son. Exemples : un moteur, une LED et un buzzer.
Une mesure numérique est transmise sous la forme d’un nombre codé, à des instants donnés. Elle peut prendre plusieurs valeurs : ce n’est pas forcément une information limitée à oui/non. Une information logique peut aussi être transportée par un signal numérique à deux niveaux.
La carte peut convertir une tension analogique en une valeur numérique. L’affichage d’un nombre à l’écran ne suffit donc pas à dire que le capteur est analogique ou numérique : il faut regarder le signal utilisé et le montage.
Recopie les définitions dans les trois espaces : capteurs logiques, capteurs analogiques, actionneurs. Ajoute un exemple à chaque fois.
UN NOM, UN TYPE ET UNE INFORMATION
Utilise les images de tes ressources. Chaque situation précise la sortie utilisée : un même principe de détection peut exister avec plusieurs sorties.
Glisse un nom sur sa case, ou clique sur le nom puis sur la case.
Colle tes images, écris le nom et le type du capteur dans les espaces pointillés. Pour un capteur, précise aussi la grandeur ou l’état détecté.
DOUZE QUESTIONS POUR S’ENTRAÎNER
Un entraînement intégré, construit à partir des notions de tes fiches. Tu peux corriger chaque réponse après avoir lu l’explication.
Corrige tes légendes si nécessaire. Retiens surtout ce qui distingue deux états, une variation continue et une action.
UN CAPTEUR ET UN ACTIONNEUR DANS UN OBJET
Il recueille une information.
Il produit l’alerte.
Simulation visuelle, sans sirène. Elle décrit ce principe photoélectrique, pas tous les modèles de détecteurs.
SI ALORS SINON rester en surveillance.
Identifie le capteur et l’actionneur. Puis explique en deux ou trois phrases ce qui déclenche l’alerte.
Dans ce détecteur, la fumée diffuse une partie de la lumière vers un récepteur. Celui-ci est le capteur : il fournit une information au circuit de traitement. Si de la fumée est détectée, le circuit commande l’avertisseur sonore. Cet avertisseur est l’actionneur : il produit l’alerte.

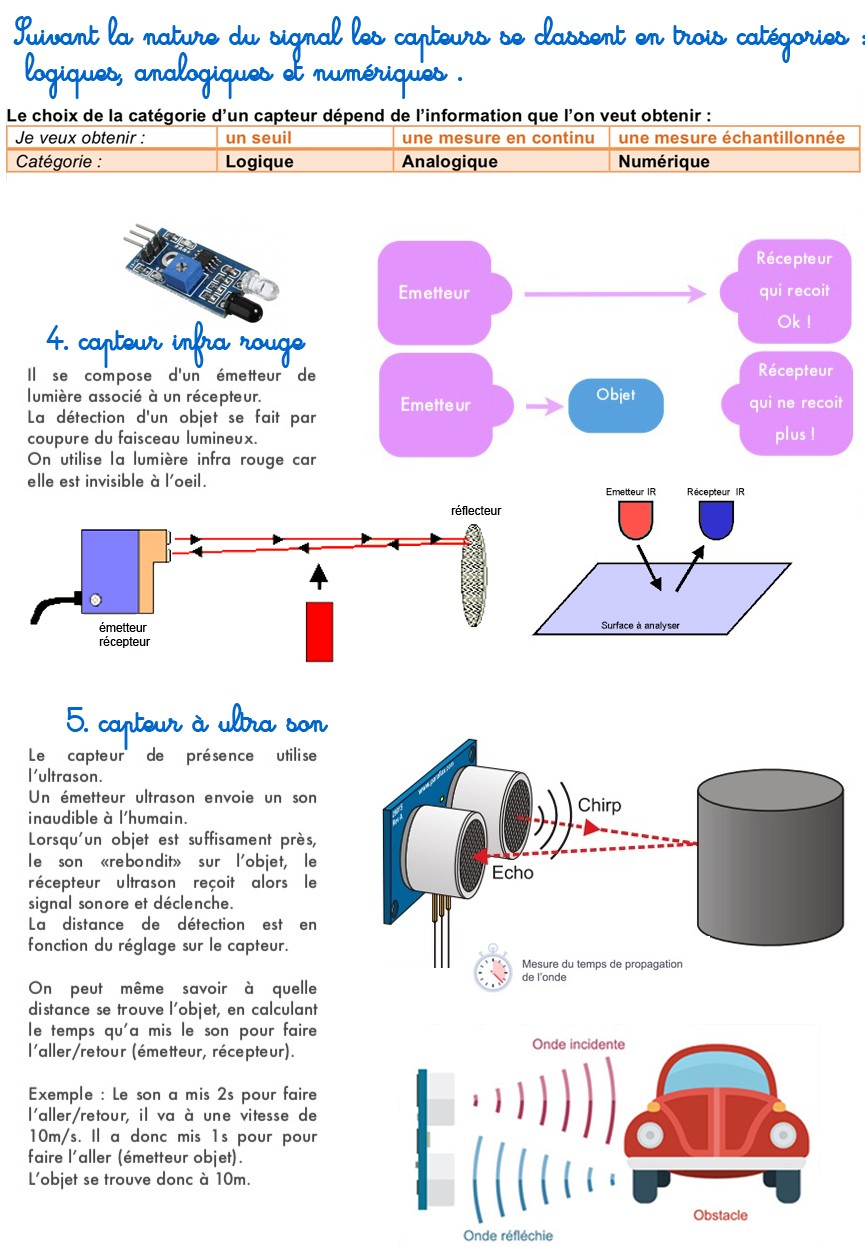

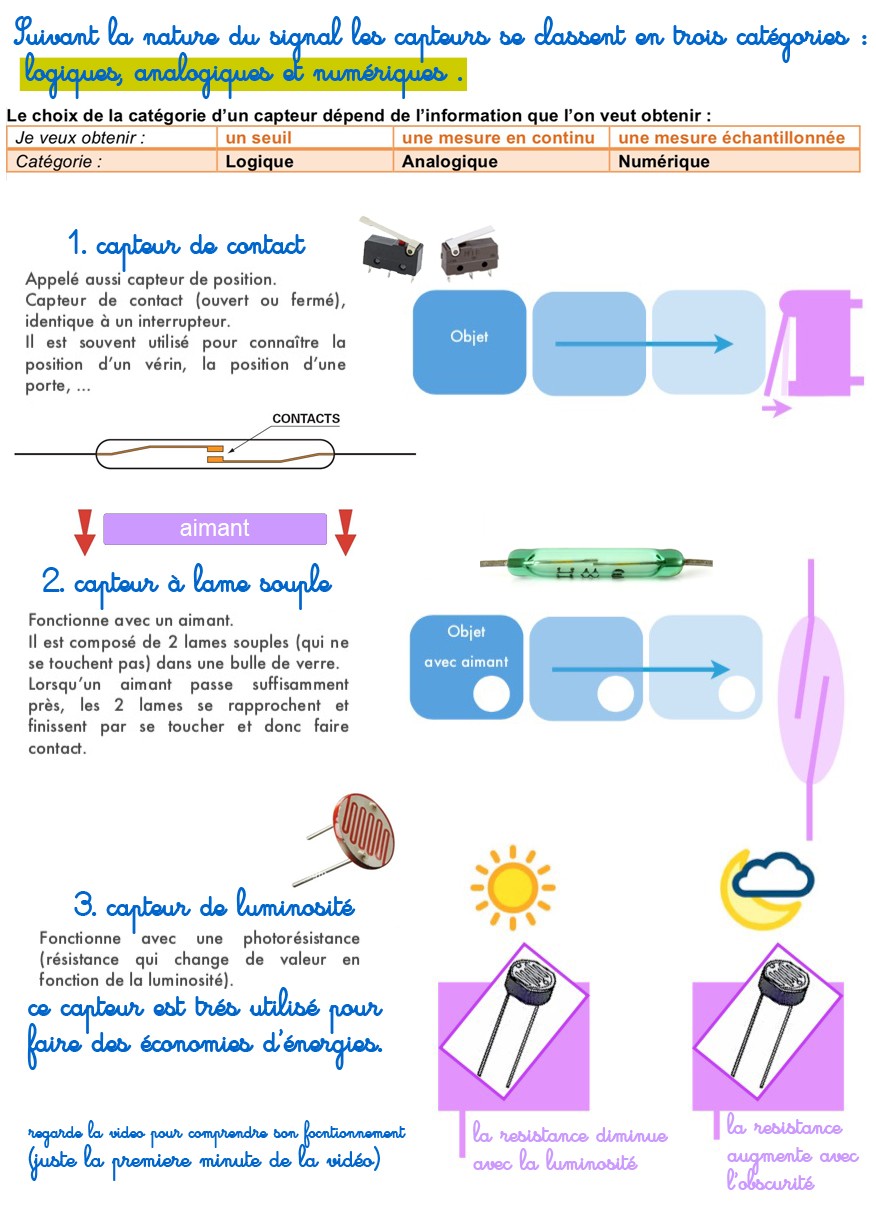

La séquence 6 s’appuie sur les deux fiches ressources et sur « CAPTEUR ANALOGIQUE LOGIQUE.pdf ». Les images des capteurs proviennent des ressources de l’enseignant, de Wikimedia Commons et de Makeblock (crédits en bas de page) ; le dessin du montage est schématique. La tension de 0 à 5 V, sa variation avec la lumière et les conventions 0/1 sont des modèles pédagogiques. La valeur affichée peut être numérisée ; cela ne change pas la nature du signal analogique étudié.
