Un immeuble prend forme.
Construis étape par étape. Explore les fonctions, les matériaux et les toitures.
Le terrainVue en coupe · modèle simplifié
Utilise les étapes ci-dessous et les mots cliquables pour observer chaque élément.
Exemple d’un immeuble à structure en béton armé, avec RDC et deux étages. Certaines opérations se déroulent en parallèle sur un vrai chantier. Les dimensions, armatures et détails sont simplifiés.
Un matériau, un rôle.
Clique sur un matériau pour découvrir où il peut être utilisé. La couleur du dessin est un repère, pas une propriété du matériau.
La structure porteuse du modèle reste en béton armé. Le bardage en bois est un habillage ; ce choix ne transforme pas la structure en ossature bois.
Une même fonction : couvrir.
Choisis une forme : elle se transforme sur l’immeuble. La forme du toit et son revêtement sont deux choix distincts.
De bas en haut, dans l’exemple présenté
Support porteur → isolant thermique → revêtement d’étanchéité → protection. Pour la version végétalisée, des couches adaptées de drainage et de culture complètent le système. La végétation ne remplace pas l’étanchéité.
La disposition exacte des couches dépend du système constructif. Une toiture-terrasse doit permettre l’évacuation de l’eau ; « plate » ne signifie pas que l’eau doit y stagner.
AIDE POUR REMPLIR TA FICHE · QUESTIONS 1 À 5
De la fonction à la solution technique.
Fonction d’usage : permettre à plusieurs ménages de se loger dans un même bâtiment.
✎ Compléter le dessin et le tableau ↓
✎ La maquette est-elle terminée ?
Clique sur « Maquette inachevée ». Dans cette représentation, on voit les fondations, les planchers, les piliers et une gaine verticale. Observe ce qu’il faudrait ajouter pour couvrir, habiller et agencer l’immeuble.
Pour ton croquis final : fais un grand dessin, ajoute une légende et des couleurs pour distinguer les fonctions, comme demandé sur ta fiche.
À TOI DE LÉGENDER · AIDE POUR LA QUESTION 2
Place les fonctions et les solutions sur le dessin.
Pour chaque repère, déplace une fonction technique et toutes les solutions techniques correspondantes dans les cases correspondantes. Sur tablette, tu peux aussi toucher une étiquette, puis toucher sa case.
Fonctions techniques
Solutions techniques

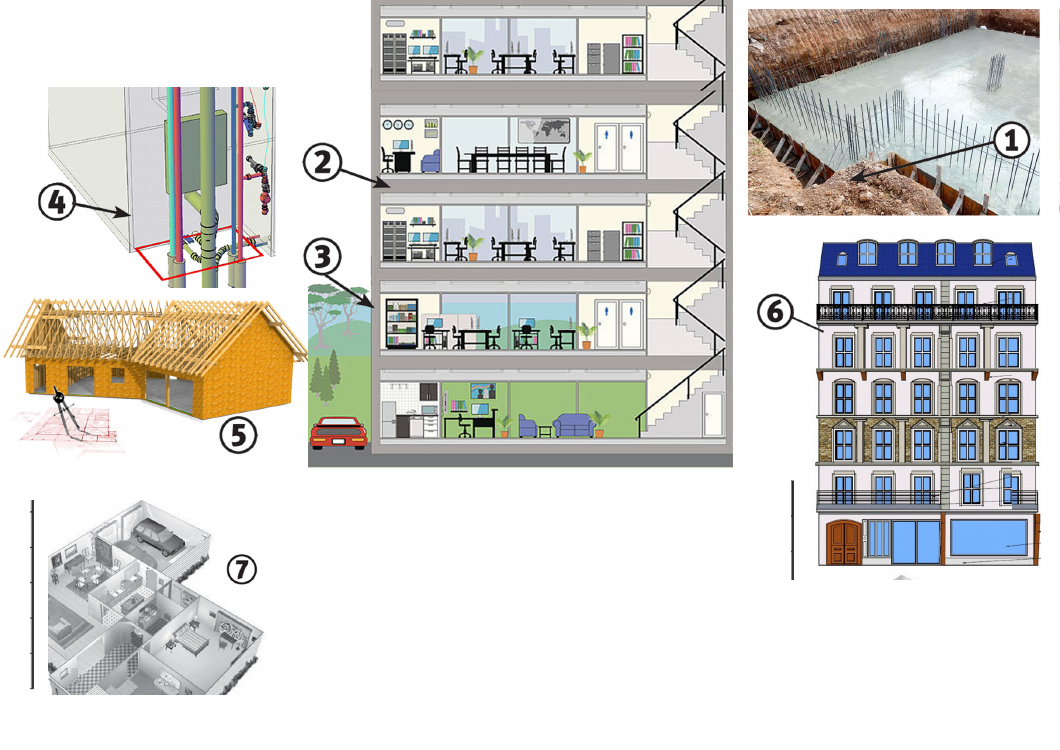

Ce sont les visuels de ta fiche, avec leurs repères d’origine. Chaque solution est une étiquette distincte. Pour cet exercice, les portes sont des portes intérieures (AGENCER). Les solutions peuvent être déposées dans n’importe quel ordre au sein du bon repère.
2Repère 2
Fonction techniqueSolutions techniques · 2 étiquettes3Repère 3
Fonction techniqueSolutions techniques · 2 étiquettes4Repère 4
Fonction techniqueSolutions techniques · 3 étiquettes5Repère 5
Fonction techniqueSolutions techniques · 4 étiquettes6Repère 6
Fonction techniqueSolutions techniques · 3 étiquettes7Repère 7
Fonction techniqueSolutions techniques · 2 étiquettesMon tableau : fonctions et solutions techniques
Le tableau reprend tes choix, même s’ils sont encore incorrects. Vérifie tes légendes avant de les reporter sur ta fiche.
| Repère | Fonction technique | Solutions techniques |
|---|
